Elettroterapia

Anestesia ] Aspiratori Pneumologia ] Cardiologia ] Cauterizzatori ] Chirurgia ] Contraccezione ] Curiosità Mediche ] [ Elettroterapia ] Farmacia ] Fecondazione Gravidanza ] Frenologia Craniologia ] Ginecologia  Forcipi ] Ginecologia Ostetricia ] Ginecologia Vaginal Specula ] Inalatori Vaporizzatori ] Irrigatori ] Laboratorio - Ematologia ] Libri - Bibliografia ] Medicina Popolare ] Nursing Cura dell'Ammalato ] Nursing Pediatria ] Odontoiatria ] Oftalmologia ] Oto Audiologia ] Otorinolaringologia ] Proctologia ] Raggi X -  Radon ] Salasso Scarificazione ] Segnalazioni Novità ] Sfigmomanometri ] Siringhe ] Sterilizzazione Disinfezione ] Stetoscopi Martelletti ] Storia Medicina A.Riva ] Trasfusione Sangue ] Urologia ] Vaccinazione ] Vibratori Massaggiatori ]

Faradico Apollo Medical
Faradico Binda Opticien
Faradico Cox Cavendish
Faradico Tedesco
Faradico Home Medical
Faradico Whitall Tatum
Faradique E.D
Faradico W.Kleiner
Faradico Electreat
Faradico Inglese
Faradic Battery
Faradico Gaiffe 3 celle
Faradico Gaiffe 2 celle
Fardico Rupalley 1
Faradico Rupalley2
Faradico Spamer
Faradico Spamer 2
Faradico  Spamer 2 celle
Faradico Kleinknecht
Faradico Branston
Faradico Charles Chardin
Faradico Motterschead
Faradico Cecoslovacco
Faradico Italiano
Faradico USA 1902
Faradico Montgomery Ward
Faradico Williams
Faradico Italiano Bis
Faradico Duprez 1
Faradici Duprez 2
Galvanico Boyd's Battery
Galvanico Energo
Galvanico Gaiffe Gallot Pilon
Galvanico Rejuvenator
Galvanico G. Wohlmuth & Co.
Galvanico Wohlmuth Zentr.
Sanden's Belt
Addison's Belt
Herculex Belt
Pulvimaker's Belt
McLaughlin' Belt
Multifunzioe Diamatic
Multifunzione GFEK
Multifunzione Rebeyrotte
Magneto Electric
Machine Magneto Electrique
Elektroroller
Oxydonor
Ozonizzatore di Oudin
Ozonizzatore Alta frequenza
Ozonizzatore Elettrodo
Ozonizzatore Falso
Ozonizzatore Elettronico
Violet Ray Chardin
Violet Ray Backmann
Violet Ray Felma
Violet Ray Felma piccolo
Violet Ray Hf Sem
Violet Ray Marvel
Violet Ray Ixu
Violet Ray Unis Vita
Violet Ray Unis Vitalis
Violet Ray Wapa



Faradici  -  Galvanici  -  Cinture galvaniche  -  Elettricità nella terapia dell'impotenza a Londra 1870  -  Multifunzione galvano-faradici  -   Dinamo  -  Oxydonor  Ozonizzatori  -  Alta Frequenza, Violet Ray  Pubblicità e Immagini  -  Per sorridere...  -  Links

La scoperta dell’elettricità ha creato moltissime aspettative anche in campo medico.

Si è subito cercato di sfruttare le eventuali proprietà terapeutiche di questa nuovissima e misteriosa forza; accanto a studiosi seri sono spuntate anche folle di ciarlatani che hanno approfittato delle opportunità che questa novità loro offriva; sono stati progettati apparecchi di ogni tipo: macchine elettrostatiche, generatori di correnti galvaniche e faradiche, tutti apparecchi che promettevano guarigioni miracolose ed incredibilmente qualche volta i pazienti guarivano: potenza della suggestione e dell’effetto placebo!

A lato un'immagine tratta da "Misure e Ricerche Elettriche" del 1898; da notare la messinscena di questo strumento impressionante ed a suo modo elegante: è immaginabile l'emozione (e la paura) che doveva provare il paziente che era sottoposto alle scariche elettriche generate da un rocchetto di Ruhmkorff posto sotto il sedile; questa sedia per la "faradizzazione generale" era proposta verso la fine del 1800 dalla Ditta Chardin di Parigi.



In America questi apparecchi sono stati classificati come quack machines (apparecchi fasulli, inefficaci).


 Apparecchi faradici - Appareils faradiques - Faradic instruments.

I pionieri di questa nuova disciplina medica furono il francese Guillaume Duchenne  (1806 – 1875) che studiò l'effetto delle correnti faradiche sulla contrazione muscolare ed l’italiano suo allievo e seguace  Plinio Schivardi (1833 - 1908) che allargò il campo delle ricerche a numerose patologie e che  pubblicò i risultati in un interessante libro: Manuale di Elettroterapia - Milano 1864.

Sostanzialmente gli apparecchi faradici si rifacevano al rocchetto di Ruhmkorff  modificando  il secondario in modo tale che la tensione applicata agli elettrodi  fosse regolabile e pulsante.

Il costo di questi apparecchi era piuttosto alto e molti medici di allora non potevano permettersi quella spesa, Schivardi  propose allora il "fai da te" indicando nel suo libro le modalità di costruzione e il reperimento dei materiali.

Riporto a fianco la fotocopia di queste pagine.. per chi volesse cimentarsi nell'impresa.




Binda Opticien Rennes Cox - Cavendish Electrical Co Elettrofaradico tedesco 110volt Home Medical Apparatus Whitall Tatum
Apollo Medical Apparatus Binda Opticien Rennes Cox - Cavendish Electrical Co Elettrofaradico tedesco 110volt Home Medical Apparatus Whitall Tatum

Faradique E.D France W. Kleiner Berlin Electreat Faradico Inglese Faradic Battery Faradico Gaiffe 3 celle
Faradique E.D France W. Kleiner Berlin Electreat Faradico Inglese Faradic Battery Gaiffe 3 celle

faradico Gaiffe 2 celle M. Rupalley & C. Faradico Spamer Faradico Kleinknecht
Gaiffe 2 celle M. Rupalley & C. M. Rupalley  & C (2) Faradico Spamer   Faradico Spamer 2 Faradico Kleinknecht

Faradico Branston Ltd. Charles  Chardin  Mottershead &Co Faradico Cecoslovacco Faradico Italiano
Faradico Branston Ltd. Charles  Chardin  Mottershead &Co Faradico Cecoslovacco Faradico Italiano Faradico Usa 1902

Household Medical Battery
Household Medical Battery
Williams Medical Battery
Faradico Italiano
Faradico Italiano 1
 Duprez 1
Duprez 2
Spamer 2 celle


Galvanici
Gli apparecchi galvanici erano sostanzialmente delle batterie di pile eroganti 15- 25 volt continui la cui corrente veniva regolata tramite un reostato; gli elettrodi erano dei cuscinetti di pelle o di stoffa imbevuti di una soluzione salina. L'odierna ionoforesi si rifà allo stesso principio.
Elettrogalvanico Energo Torino
Elettrogalvanico Energo Torino
galvanico Gaiffe Gallot Pilon
Gaiffe Gallot Pilon
Rejuvenator
Rejuvenator
galvanico G. Wohlmuth & Co
 G. Wohlmuth & Co
Wohlmuth Zentrale
Boyd's Battery


Cinture galvaniche - Catena elettrogenica  - Galvanic Belt
Di questi strumenti si è già parlato anche nella pagina "Curiosità" a cui rimando per altre informazioni. Si possono classificare tra gli apparecchi galvanici dato che erano in sostanza delle lunghe catene di piccole pile voltaiche. Erano apparecchi assolutamente inutili, al limite della frode.
Sanden's Belt
Addison's Galvanic Belt
Pulvermaker's Belt
 Mc Laughlin's Belt
Herculex belt
 Herculex Belt




Elettricità e terapia dell'impotenza a Londra nel 1780.
Pubblico un interessante brano tratto dal libro "La Génération Humaine" di J. Witkowski

Traduzione:

- Secondo i suoi sostenitori, l'elettricità produrrebbe dei risultati meravigliosi. A Londra, nel 1780, il dr. Graham fece costruire un magnifico hotel che chiamò "Tempio della Salute"  dove egli riattivava la virilità spenta per mezzo di un fluido elettrico. Ecco dal "Courrier de l'Europe" citato da Debay, qualche curioso dettaglio sulle procedure di questo abile specialista:

" I personaggi più distinti e più istruiti dichiarano di non avere mai visto nulla che possa essere paragonato all'eleganza che regna nel Tempio dove si ascoltano delle piacevoli musiche, dove la luce riflessa produce dei bellissimi effetti e dove si respirano dei profumi deliziosi. Il Dr. Graham raccomanda sopratutto molta moderazione nei sacrifici offerti al dio di questo Tempio che è l'Imene. Letti meravigliosi detti letti magneto-elettrici, destinati a risvegliare gli organi assopiti e a provocare intensi piaceri in persone ormai spente, sono installati in sontuosi appartamenti tappezzati di tappeti persiani e guarniti di pitture erotiche. Questi letti sono sostenuti da sei piedi di cristallo e coperti di drappi di satin porpora con frange blu-celeste. In una stanza vicina si trova la macchina da cui esce il fuoco celeste che dei conduttori invisibili conducono ai letti; le persone che vi sono sdraiate si sentono avvolte da una fiamma così vivificante che anche le donne più frigide fremono sotto i dardi del desiderio e gli uomini ormai caduti nell'esaurimento delle forze virili a causa dell'abuso di piaceri, riprendono il loro primitivo vigore; anche le coppie sterili  vi trovano la fecondità e le coppie logorate dagli anni ritrovano le brucianti ubriacature della giovane età...."

Mettendo in conto  le esagerazioni di questo brano, si può concludere che una tale messa in scena ha potuto, indipendentemente dall'elettricità, stimolare l'immaginazione più refrattaria ai piaceri dell'amore. -  Witkowski 1881.

(Vedi anche " Il Viagra di fine '800")




Multifunzione galvano faradici
In questi apparecchi vi è un abbinamento delle correnti galvaniche con quelle di tipo faradico.
Multifunzione GFEK
Multifunzione GFEK
Rebeyrotte galvano faradico
Rebeyrotte galvano faradico
Diamatic Tens-Ionoforesi








Dinamo - tensioni pulsanti
Le tensioni erogate da questi apparecchi sono di tipo pulsante e si aggirano attorno ai 20-40 volt; le scosse erano ben avvertite dai pazienti di conseguenza l'effetto placebo poteva in alcuni casi funzionare; al di là di questo erano assolutamente inefficaci sotto il profilo terapeutico.
Magneto Electric Machine
Magneto Electric Machine
Machine Magneto Electrique
Machine Magneto Electrique
Elektroroller








Cauterizzatori Elettrici (vedi)


Oxydonor  Truffaldino apparecchio venduto in migliaia di esemplari in Canada, negli Usa ma anche in Francia ed in Italia


Ozonizzatori

La scoperta delle proprietà ossidanti e disinfettanti dell’ozono ha fatto sperare che questo gas potesse avere un' attività terapeutica nelle patologie polmonari molto numerose a quel tempo; purtroppo non si era ancora evidenziata la sua azione tossica ed irritante per cui si sono avuti più danni che benefici.

Gli apparecchi per la produzione di questo gas sfruttavano la proprietà delle scariche elettriche di dissociare le molecole di ossigeno: l’aria veniva  convogliata tra le armature di una speciale condensatore di vetro alimentato da alta tensione, le molecole di O/2 venivano bombardate dagli effluvi elettrici (microscariche senza scintilla) e si trasformavano in O/3, venivano poi inalate dal paziente o disperse nell’ambiente.

Ozonizzatore di Oudin
Ozonizzatore Alta frequenza
Elettrodo HT per ozono
 Ozonizzatore Elettronico
 Ozonizzatore Falso
Ozonatore Berger

Gli apparecchi: l'Ozonizzatore di Oudin, l'Ozonizzatore Alta frequenza, l'Elettrodo HT e l'Ozonizzatore Elettronico Megeve erano dei veri ozonizzatori e producevano realmente questo gas mentre altri, vedi l'Ozonateur Paris o l'Ozonatore Berger si sono appropriati scorrettamente del termine "Ozonatori" essendo solo dei semplici diffusori di essenze aromatiche e non di ozono.


Alta Frequenza - Violet Ray.

Sono apparecchi basati su circuiti risonanti ad alta frequenza tipo Tesla e generano una tensione molto alta ma inoffensiva. Gli elettrodi di vetro contengono del gas a bassa pressione: quando vengono messi a contatto con la pelle si illuminano di una luce rosa o violetta a seconda del gas contenuto, il paziente avverte un formicolio ed un leggero odore di ozono.

L'effetto terapeutico è molto dubbio ed il loro uso è stato proibito in numerose nazioni; sono classificati come "quack machines".


Chardin
Bachmann
Felma
Felma piccolo
Hf . Sem
Marvel  Simplex

Ixu
Ozonizzatore
Unis Vita
Unis Vitalis
Wapa


Elettrodi per Alta Frequenza - Violet ray
La fantasia dei costruttori si è veramente sbizzarrita: non esisteva patologia che non trovasse beneficio da queste applicazioni ed ognuna aveva il suo elettrodo. Anche gli organi interni raggiungibili (bocca, naso, utero, vagina, ano) potevano essere trattati con l'alta frequenza...immaginiamo con quale gioia dei pazienti dato che le scariche anche se inoffensive, provocavano sicuramente su zone delicate delle sensazioni molto spiacevoli.

Questo è un esempio del grande numero di elettrodi proposti dalla ditta Unis Vita nel 1932, questi elettrodi emettevano una luce azzurrina o rossastra (neon), la produzione di ozono non era legata al tipo di gas ma piuttosto alla scarica ad effluvio dell'alta tensione sulla pelle. I vetri potevano essere al quarzo o al radium; questi ultimi, diceva il foglio illustrativo, avevano dato dei risultati straordinari grazie all'azione combinata dell'alta frequenza e dell'emanazione radioattiva (sic).






Per non essere da meno la Ditta IXU ha proposto ben 71 tipi di elettrodi con le relative applicazioni.

Gli elettrodi di questi apparecchi malgrado le svariate forme sono sostanzialmente dei tubi di Geissler: se sottoposti ad alte tensioni si illuminano col colore caratteristico del gas in essi contenuto; l'effetto visivo è decisamente accattivante.

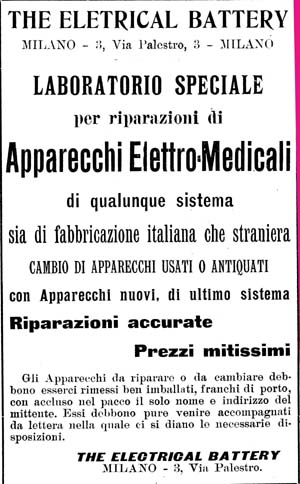

Pubblicità e immagini di elettromedicali 1900 -  Publicité et images d' appareils électromédicaux, 1900 - Advertising and images of electro-medical instruments in 1900.

In fondo all'interessante libro del dott. Giulio Mòglie intitolato "La Terapia Fisica-Teoria e Applicazioni" del 1904 vi sono alcune pagine con la pubblicità di apparecchiature per elettroterapia.
Pubblicità e immagini di elettromedicali 1900 - Publicité et images d' appareils électromédicaux, 1900 - Advertising and images of electro-medical instruments in 1900. Pubblicità e immagini di elettromedicali 1900 - Publicité et images d' appareils électromédicaux, 1900 - Advertising and images of electro-medical instruments in 1900. Pubblicità e immagini di elettromedicali 1900 - Publicité et images d' appareils électromédicaux, 1900 - Advertising and images of electro-medical instruments in 1900. Pubblicità e immagini di elettromedicali 1900 - Publicité et images d' appareils électromédicaux, 1900 - Advertising and images of electro-medical instruments in 1900.
Pubblicità e immagini di elettromedicali 1900 - Publicité et images d' appareils électromédicaux, 1900 - Advertising and images of electro-medical instruments in 1900. Pubblicità e immagini di elettromedicali 1900 - Publicité et images d' appareils électromédicaux, 1900 - Advertising and images of electro-medical instruments in 1900. Pubblicità e immagini di elettromedicali 1900 - Publicité et images d' appareils électromédicaux, 1900 - Advertising and images of electro-medical instruments in 1900. Pubblicità e immagini di elettromedicali 1900 - Publicité et images d' appareils électromédicaux, 1900 - Advertising and images of electro-medical instruments in 1900.

Altre immagini tratte da libri o riviste della collezione.
Pubblicità e immagini di elettromedicali 1900 - Publicité et images d' appareils électromédicaux, 1900 - Advertising and images of electro-medical instruments in 1900. ele042.jpg (89058 byte)Pubblicità e immagini di elettromedicali 1900 - Publicité et images d' appareils électromédicaux, 1900 - Advertising and images of electro-medical instruments in 1900. Pubblicità e immagini di elettromedicali 1900 - Publicité et images d' appareils électromédicaux, 1900 - Advertising and images of electro-medical instruments in 1900. Pubblicità e immagini di elettromedicali 1900 - Publicité et images d' appareils électromédicaux, 1900 - Advertising and images of electro-medical instruments in 1900. Pubblicità e immagini di elettromedicali 1900 - Publicité et images d' appareils électromédicaux, 1900 - Advertising and images of electro-medical instruments in 1900. Pubblicità e immagini di elettromedicali 1900 - Publicité et images d' appareils électromédicaux, 1900 - Advertising and images of electro-medical instruments in 1900.
Pubblicità e immagini di elettromedicali 1900 - Publicité et images d' appareils électromédicaux, 1900 - Advertising and images of electro-medical instruments in 1900. Pubblicità e immagini di elettromedicali 1900 - Publicité et images d' appareils électromédicaux, 1900 - Advertising and images of electro-medical instruments in 1900. ele035.jpg (56015 byte)Pubblicità e immagini di elettromedicali 1900 - Publicité et images d' appareils électromédicaux, 1900 - Advertising and images of electro-medical instruments in 1900. Pubblicità e immagini di elettromedicali 1900 - Publicité et images d' appareils électromédicaux, 1900 - Advertising and images of electro-medical instruments in 1900. ele048.jpg (69058 byte)Pubblicità e immagini di elettromedicali 1900 - Publicité et images d' appareils électromédicaux, 1900 - Advertising and images of electro-medical instruments in 1900. Pubblicità e immagini di elettromedicali 1900 - Publicité et images d' appareils électromédicaux, 1900 - Advertising and images of electro-medical instruments in 1900.
Pubblicità e immagini di elettromedicali 1900 - Publicité et images d' appareils électromédicaux, 1900 - Advertising and images of electro-medical instruments in 1900. Pubblicità e immagini di elettromedicali 1900 - Publicité et images d' appareils électromédicaux, 1900 - Advertising and images of electro-medical instruments in 1900.


Per sorridere...

faradic electrotherapy " Qualche piccola scossa ...poi starà subito meglio! "
