Forcipi
- Obstetrical Forceps
| Bassorilievo romano di Ostia rappresentante
un parto, se questo non è un forcipe... |
|
Il forcipe è
stato ideato e realizzato da alcuni componenti della famiglia Chamberlen (Inghilterra) verso il
1670; per paura che la loro scoperta venisse copiata essi mantennero
rigorosamente il segreto sulla sua costruzione. Molti anni più tardi
vennero ritrovati casualmente alcuni forcipi nell'armadio di una casa a
suo tempo abitata dai Chamberlen ; da quel momento lo strumento si diffuse
velocemente. Si deve a André Levret (Francia) e
William Smellie (Inghilterra) il suo perfezionamento attorno al 1750. Il forcipe Levret è molto lungo, un perno
chiude le due branche e i manici terminano ad uncino per una miglior
trazione, quello di Smellie è invece molto corto e tozzo con una chiusura
ad incastro.
|
| Molto utile ai fini
di una classificazione dei forcipi è l’osservazione dei vari tipi di
aggancio delle branche; le foto sotto mostrano le chiusure più comuni con
le date e i nomi degli inventori. |
 |
 |
 |
 |
 |
 |
 |
 |
 |
 |
| Levret 1747
French
lock |
Smellie
1752 English
lock |
Siebold
1804 |
Naegele 1853 German lock |
Kielland
1915 |
 |
|
Questa foto da l'idea delle differenti strutture e dimensioni di alcuni
forcipi |

Set ostetrico - Obstetrical set
 |
Set Ostetrico marcato Stopler - Utrecht fine
‘800 inizi 1900
1 Forcipe Busch con manici in ebano
2 Perforatore Smeille - Denman
3 Craniotomo a trapano di Braun
4 Uncino estrattore ebano
5 Doppio uncino estrattore
6
Speculum smontabile di Simon manico in ebano
7
Cranioclast di Braun
|

Speculum
- Vaginal specula
 |
| Come per i forcipi, molti
caposcuola della ginecologia hanno voluto creare un proprio speculum
modificando magari di poco uno strumento precedente.
Si parte dal semplice tubo cilindrico di
Fergusson a sistemi più complessi: a 4 valve, 3 valve, 2 valve con
apertura parallela o angolata.
Ne esistono perciò molti tipi ed è difficile a volte
una sicura attribuzione.
|

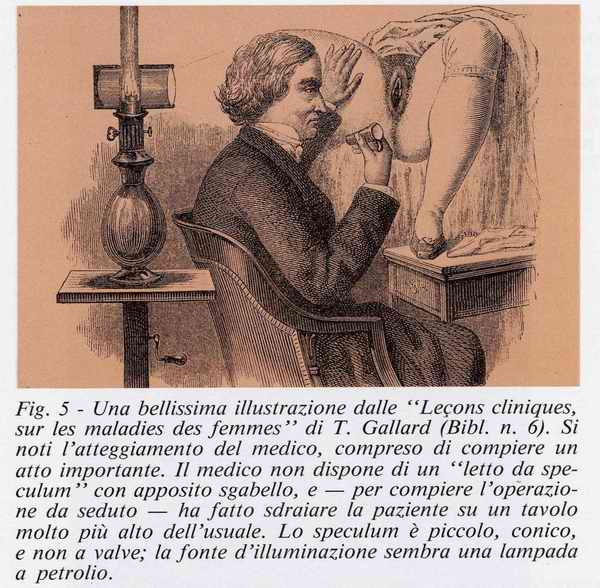

| L'immagine di lato è tratta da "Fisiopatologia Vaginale" di
Giuseppe De Virgiliis. Piccolo errore nella didascalia: la lampada non è a petrolio ma a olio
del tipo "a
moderatore". |
|
 |
 |
 |
 |
 |
 |
 |
| Trelat doppia regolazione (1) |
Collin Janet (2) |
Collin fenestrato (3) |
Speculum 4 valve (4) |
Ricord Charrière (5) |
Cilindrico ROCH.N.Y. (6) |
Cusco angolato (7) |
 |
 |
 |
 |
 |
 |
 |
| Cusco fisso (8) |
Cusco nichel pieghevole (9) |
Cusco cromo pieghevole (10) |
Cusco pieghevole |
Trelat Chiron |
Nott trivalve |
Grave 1895 ca. |
 |
 |
 |
 |
 |
 |
 |
| Samson Paris smontabile |
Pratt Bivalve; anche rettale |
Récaimer 1818 peltro e legno |
Cilindrico manico legno |
Trelat |
Cusco |
Non classificato Baldinelli
Milano |
 |
 |
 |
|
|
|
|
| 2 Fergusson in vetro trasparente |
Fergusson in vetro; interno alluminato |
Speculum Guttman |
|
|
|
|
Illuminatore vaginale
Questa immagine, come la precedente più
sopra è tratta da "Fisiopatologia Vaginale" di Giuseppe De
Virgiliis. |
|
|
| Quando la luce
elettrica non era stata ancora scoperta si poneva il problema
dell'osservazione delle cavità come la laringe, la vagina ecc. A
parte la luce solare i soli mezzi per illuminare erano costituiti da
lampade ad olio o a petrolio o più semplicemente dalle
candele...con un cucchiaio riflettente.
L'attrezzo della foto è un po' più elaborato rispetto a quello
rappresentato nell'immagine a fianco: è costituito da una pinza che
si aggancia alla candela, da due steli scorrevoli su uno dei quali
è applicato un cucchiaio probabilmente d'argento; la sua funzione
è di riflettere una parte della luce verso la zona da osservare ma
anche quella di impedire l'abbagliamento dell'osservatore. |
|

Strumenti
ginecologici e ostetrici- Gynaecological Ob instruments
Dilatatore Uterino - Cervical dilator
|
|
1) Antico dilatatore uterino a branche
parallele marcato TIEMANN & Co con manici in avorio (?); fine 1800.
2) Particolare: snodo centrale e
marcatura
3) Particolare: manici in
avorio (?). Molti
strumenti ostetrici e ginecologici del 1800 avevano il manico in ebano, in
avorio o in osso: l'asepsi, a quel tempo, si limitava ad un sommario lavaggio senza la
sterilizzazione a caldo che avrebbe distrutto i fragili materiali dei manici.
 |
|
|
Sonda dilatatrice uterina di
Doléris - inizio 1900.
Immagine tratta dal catalogo Drapier
et Fils - Parigi.  |
Parto Prematuro Provocato
| Nel
volume "Précis D'obstétrique" di Ribemont-Dessaignes e G.
Lapage (1900), al capitolo "De L'accouchement Prématuré Artificiel"
si elencano le patologie che possono richiedere l'interruzione della
gravidanza: vomito incontrollabile, anemia grave, albuminuria, eclampsia,
idropisia dell'amnios, emorragia grave, accidenti cardiaci o polmonari,
ristrettezza della cavità addominale, morte del feto.
I mezzi per accelerare il parto alla fine
del 1800 erano piuttosto empirici; quelli farmacologici (l'ossitocina
non era ancora conosciuta) erano : solfato di chinino, cloridrato di
pilocarpina, estratti vegetali quali ruta, assenzio, sabina, segale
cornuta; quelli fisici: bagni caldi, senapismi, vescicatori, elettricità
faradica e galvanica ma consigliati erano sopratutto quei mezzi che agivano sulla
dilatazione del collo dell'utero: la sonda del Krause (1), il pallone gonfiabile
di Champetier de Ribes (2) o il divaricatore trivalve di Tarnier
(3).
|
 |
(1) Sonda del Krause per irrigazioni
intra-uterine al fine di procurare un parto prematuro.  |
|
|
(2) Pinza porta pallone di
Champetier de Ribes;
Immagini tratte un catalogo inizio
1900.
Pagina del libro Précis D'Obstétrique
di Ribemont - Dessaignes e G. Lapage in cui si evidenzia l'uso della pinza
e del pallone.

|
|
|
(3) Divaricatore a 3 bracci di
Tarnier - inizio 1900.
Immagine tratta dal catalogo Mathieu -
Paris et Lyon.  |
Divaricatore perineale - Ampliateur
Périneal - Obstetric helper
|
|
Curioso ed ingegnoso
strumento che permetteva di effettuare le visite ginecologiche in
assenza di un lettino ostetrico; la seconda immagine con uno strumento
simile è tratta da un catalogo dell'inizio 1900
Nel 1911 è stato
migliorato con l'introduzione di una barra spaziatrice che permetteva di
controllare la divaricazione delle gambe; vedi opuscolo della Maison E.
Guyot.

|
Valve vaginali - Vaginal specula
 |
 |
Vecchie valve primo '900
in ottone cromato. |
 |
|
Valva di Doyen |
 |
 |
Valva di Simon manico in
ebano, smontabile. |
 |
|
Divaricatore in ottone
G.MARELLI.  |
Pessari
- Pessaries
| Inusuali pessari
in porcellana Rosenthal marcati Brown Melsungen dimensioni:
(1) Ring - 65mm. (2) Shaatz
- 90mm. (3) Smith - 100mm. 4) DRP - 75 mm. 5) Immagine tratta da Larousse Médical
Illustré 1924.

|
La Nascita - La Naissance

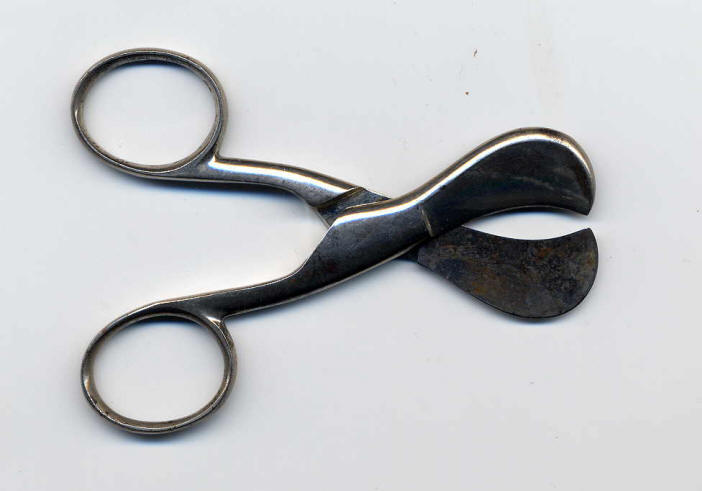

Clamp Ombelicale - Clamp pour le cordon.
 |
 |
Pinza
ombelicale di Devraigne marcata COLLIN, fine 1800. Clamp de
Devraigne
La seconda immagine è tratta dal catalogo DRAPIEr
& FILS. |
 |
Molto più
simpatica è la cicogna in argento; veniva usata per pinzare il
cordone ombelicale del neonato prima di procedere alla legatura
e veniva conservata per donarla più tardi al figlio a ricordo
della sua nascita. Ovviamente era uno strumento più simbolico
che medico.1850 ca.
Vedi anche
la pagina Curiosità -
Pinza
ombelicale.
 |
|
Insufflatore di Ribemont - Dessaignes
|
|
Quando il neonato presentava qualche
difficoltà di respirazione si ricorreva all'insuffltore con la peretta
in gomma o in alternativa all'insufflazione con la bocca usando solo la
cannula. |

Pelvimetri
 |
 |
Antico pelvimetro, questo
strumento è stato ideato da Baudelocque, ginecologo della moglie di
Napoleone. Marcato K. WINDLER; la scala
è suddivisa in 2 sezioni di 180 gradi,
il lato posteriore da l'indicazione in cm. 1820 ca. |
 |
 |
Pelvimetro Collin 1920
ca. - Scala graduata in centimetri e in pollici.
Illustrazione tratta da "Nouvelle
Encyclopédie Pratique de Médecine et d'Hygiène" 1915. |
 |
 |
Pelvimetro inglese in metallo
cromato con scala in pollici. |
 |
 |
Pelvimetro Italiano tipo
Collin cromato con scala in centimetri. |
 |
 |
Antico pelvimetro di Breisky
in metallo argentato probabilmente Tedesco |
 |
 |
Raro pelvimetro interno di
Herbert King Thoms (1885-1972). Veniva usato per le misurazioni interne
con l'ausilio della radiologia: pratica di routine negli USA nell'indagine
prenatale. Da tempo lo strumento è stato abbandonato, i pochi rimasti
sono diventati pezzi da museo. |

Embriotomia -
Destructive OB Instruments
Purtroppo non tutti i parti avevano uno
svolgimento regolare; questi strumenti servivano per l'estrazione del feto
al fine di salvare la vita della partoriente.
Craniotomi - Cranioclastes
 |
 |
Craniotomo di Simpson marcato Ferris & Co
- Bristol databile attorno al 1870. Parte terminale dei manici in ebano; cm 33. |
 |
 |
Craniotomo di Braun marcato Ferris & Co
- Bristol databile attorno al 1870. Parte terminale dei manici in ebano;
cm36. |
 |
 |
Craniotomo di Braun marcato
Stopler databile attorno al 1900. Metallo cromato; cm 42.
|
 |
 |
Craniotomo a trapano di Braun;
raro. (Braun's
Trephine Perforator) |
Perforatori - Cranial perforators
 |
 |
Perforatore di Smellie, fine 1800 -
ditta Bergamini, Italia; cm 30. |
 |
 |
Perforatore di Smellie,
marcato Denman; fine 1800 |
 |
 |
Perforatore di Simpson -
Richiardson & Co - Eichester.
Secona metà 1800; 30 cm. |
|
|
Serie di uncini estrattori;
sostanzialmente svolgono tutti la stessa funzione, si differenziano
sopratutto per il manico, alcuni hanno la punta arrotondata altri
acuminata. Questi ultimi se
usati impropriamente potevano provocare gravi lacerazioni alla madre. |
 |
 |
Uncino Delore usato per l'estrazione del feto
morto; fine1800 - primi 1900; cm 34. Dal catalogo "Maison Mathieu"
Parigi 1907. |
 |
 |
Uncino - pinza estrattrice
reversibile marcata Pat.. 1895 molto simile ad una analoga pubblicata sul
catalogo Tiemann nello stesso periodo; cm 36 |
 |
 |
Uncino estrattore con manico
in ebano. |
 |
 |
Doppio uncino estrattore di
Smellie. |
